Documentación AFR

Base de Datos

La base de datos del proyecto AFR Impresiones está diseñada para soportar un sistema de comercio electrónico enfocado en productos personalizables. A continuación se muestra el esquema relacional de la base de datos:

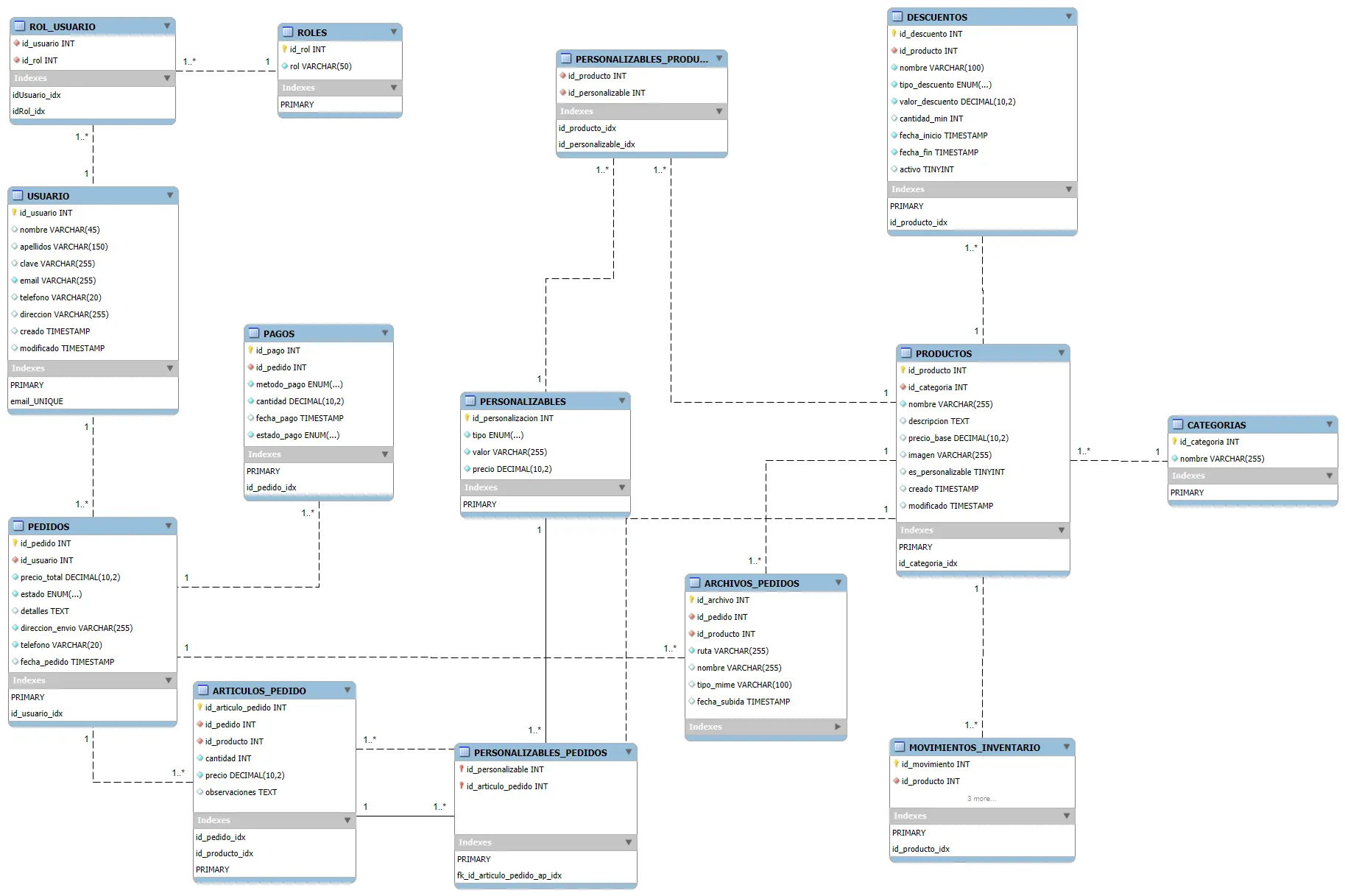

Diagrama de la base de datos

1. Gestión de Usuarios

Section titled “1. Gestión de Usuarios”

USUARIO

Section titled “USUARIO”

Almacena la información básica de los usuarios registrados:

  • id_usuario, nombre, apellidos, email, clave, telefono, direccion, creado, modificado.

ROLES y ROL_USUARIO

Section titled “ROLES y ROL_USUARIO”

Implementación de control de acceso:

  • ROLES: define los tipos de rol (admin, cliente, etc.).
  • ROL_USUARIO: tabla intermedia que asocia usuarios con sus roles.

2. Catálogo de Productos

Section titled “2. Catálogo de Productos”

CATEGORIAS

Section titled “CATEGORIAS”

Permite clasificar los productos por tipo (ej. imprenta, marketing, cartelería…).

PRODUCTOS

Section titled “PRODUCTOS”

Contiene los productos disponibles en el eCommerce:

  • Atributos como nombre, precio_base, descripcion, imagen, y si es es_personalizable.

PERSONALIZABLES y PERSONALIZABLES_PRODUCTOS

Section titled “PERSONALIZABLES y PERSONALIZABLES_PRODUCTOS”

Modelo flexible de personalización:

  • PERSONALIZABLES: define tipos de opciones (tamaño, color, texto, imágenes, etc.).
  • PERSONALIZABLES_PRODUCTOS: vincula productos con sus opciones personalizables.

3. Gestión de Pedidos

Section titled “3. Gestión de Pedidos”

PEDIDOS

Section titled “PEDIDOS”

Registra cada pedido realizado:

  • Campos como estado, direccion_envio, precio_total, telefono, y fecha_pedido.

ARTICULOS_PEDIDO

Section titled “ARTICULOS_PEDIDO”

Desglosa los productos incluidos en un pedido:

  • Permite múltiples productos por pedido, con su cantidad, precio y observaciones.

PERSONALIZABLES_PEDIDOS

Section titled “PERSONALIZABLES_PEDIDOS”

Almacena las personalizaciones específicas aplicadas a cada artículo de un pedido.

ARCHIVOS_PEDIDOS

Section titled “ARCHIVOS_PEDIDOS”

Gestión de archivos subidos por el cliente (como diseños, imágenes, etc.).

4. Sistema de Pagos

Section titled “4. Sistema de Pagos”

PAGOS

Section titled “PAGOS”

Registra los pagos realizados por pedido:

  • Incluye metodo_pago, cantidad, estado_pago y fecha_pago.

5. Inventario y Descuentos

Section titled “5. Inventario y Descuentos”

MOVIMIENTOS_INVENTARIO

Section titled “MOVIMIENTOS_INVENTARIO”

Controla entradas y salidas de inventario asociadas a productos.

DESCUENTOS

Section titled “DESCUENTOS”

Permite aplicar descuentos por producto:

  • Tipos: porcentaje o fijo, con condiciones como cantidad_min y fechas de validez.

6. Relaciones Principales

Section titled “6. Relaciones Principales”
USUARIO
  ├──< ROL_USUARIO >──┤ ROLES
  └──< PEDIDOS >──┬──< ARTICULOS_PEDIDO >──┬── PRODUCTOS
                  │                         └──< PERSONALIZABLES_PEDIDOS >── PERSONALIZABLES
                  └── PAGOS
                  └── ARCHIVOS_PEDIDOS


PRODUCTOS
  └──< PERSONALIZABLES_PRODUCTOS >── PERSONALIZABLES
  └── MOVIMIENTOS_INVENTARIO
  └── DESCUENTOS
